Поверка твердомера динамического МЕТ-Д1А в Тюмени

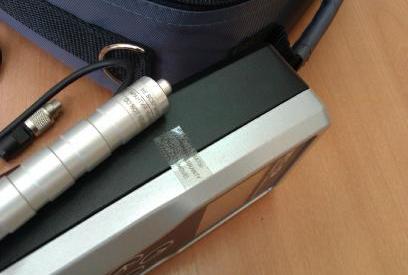

Твердомер представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем. Поверка твердомера динамического МЕТ-Д1А проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-Д1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-Д1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.

Твердомер комплектуется динамическим датчиком Д. По заявке заказчика, твердомер может быть укомплектован также коротким датчиком ДК. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.

Отличительные особенности и поверка твердомера динамического МЕТ-Д1А

Реализует метод отскока (Лейба). Метод отскока очень прост, производителен и не требует специальных навыков. Он особенно подходит для измерений твёрдости на массивных изделиях, изделиях с крупнозернистой структурой, кованых и литых изделиях.

Основные возможности

• измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
• наличие трех дополнительных шкал H1 (HL), H2, H3 для калибровки различных шкал твердости (например, Лейба (HL), Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, чугуна, алюминия и т.д.);
• использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
• возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
• наличие архива и программного обеспечения для связи с компьютером.

Принцип действия

Для определения значения твердости методом отскока, размеры отпечатка не определяются оптически, как это принято в классических методах. Здесь измерение твердости основано на определении отношения скоростей бойка, находящегося внутри датчика, до и после удара. На конце бойка расположен твердосплавный шарик, непосредственно контактирующий с контролируемой поверхностью в момент удара. Внутри бойка находится постоянный магнит. Боёк, после нажатия спусковой кнопки, при помощи предварительно взведенной пружины, выбрасывается на измеряемую поверхность. При этом боёк перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней ЭДС. Сигнал с выхода катушки индуктивности подается на вход электронного блока, где преобразуется в значение твёрдости выбранной шкалы и выводится на дисплей.

Ограничения

Измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:

• наличии чугунной или стальной опорной плиты массой не менее 3 кг;
• наличии смазки для притирки изделия к опорной плите;
• изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
