Поверка шумомера интегрирующего усредняющего ОКТАВА-121 в Тюмени
Назначение: для измерений среднеквадратичных, эквивалентных и пиковых уровней звука.
Поверка шумомера интегрирующего усредняющего ОКТАВА-121
Шумомеры представляют собой переносные измерительные приборы, состоящие из измерительно-индикаторного блока(ИИБ), конденсаторного микрофона. В корпусе прибора расположена электронная плата, ЖК-дисплей и предусилитель. В нижней части корпуса шу-момера расположен разъемы mini-USB и порт цифровой телеметрии DOUT.
Принцип работы шумомеров основан на преобразовании звукового давления в сигнал электрического напряжения с помощью конденсаторного микрофона и на последующем измерении уровней этого электрического сигнала путем аналого-цифрового преобразования и обработки специализированным микропроцессором. Результаты измерений и информация о состоянии шумомера отображаются на ЖК- дисплее.
Шумомеры состоят из ИИБ ОКТАВА-121 с предусилителем и конденсаторного микрофонного капсюля (может комплектоваться ВМК-205, МК-265, МК-233, М-201, МР201).
Шумомеры имеют режим измерения «Звук». ИИБ подключается к персональному компьютеру через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерений могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения, поставляемого с прибором.
Питание шумомеров осуществляется от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания АА.

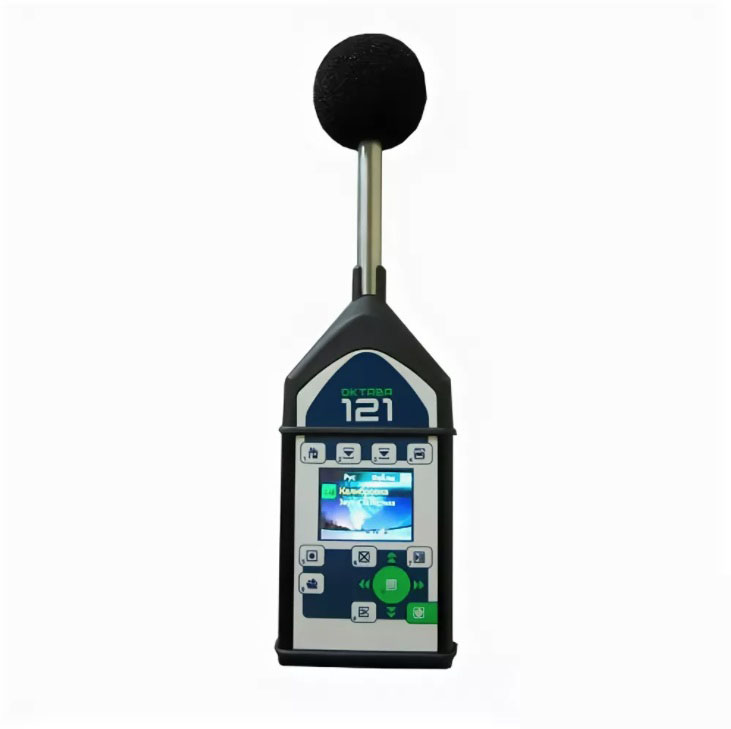

Внешний вид шумомера, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 1.
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительных сигналов применяется встроенное программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| ОКТШ-DSP | ОКТ-121 | Версия 1.07.01 | АЕ5853Е3 | SHA-1 |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Поверка осуществляется по документу «Инструкция. Шумомеры интегрирующие усредняющие ОКТАВА-121. Методика поверки» ПКДУ411000.007 МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Рег.№ 45344-10), пределы допускаемой погрешности установки выходного напряжения ± 0,1 дБ;
- калибратор акустический 4231 (Рег № 15388-96), пределы допускаемой погрешности установки уровня звукового давления ± 0,3 дБ.
Сведения о методах измерений
- Шумомеры интегрирующие усредняющие ОКТАВА-121. Руководство по эксплуатации ПКДУ.411000.007 РЭ.
Нормативные документы, устанавливающие требования к шумомерам интегрирующим усредняющим ОКТАВА-121
- ГОСТ Р 53188.1-2008 «Шумомеры. Часть 1. Технические требования»;
- ГОСТ 8.038-94 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц — 100 кГц»;
- МЭК 61672-1 «Электроакустика. Измерители уровня звука. Часть 1;
- Шумомеры интегрирующие усредняющие ОКТАВА-121. Технические условия. ПКДУ.411000.007ТУ.
