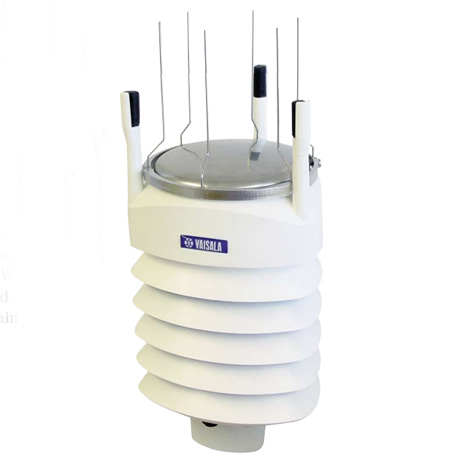

Поверка метеостанции автоматической WXT520 в Тюмени
Назначение: для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества осадков.
Область применения метеостанции WXT520 — обеспечение метеорологической информацией работ, связанных с метеорологией, климатологией, экологией, научными исследованиями.
Поверка метеостанции автоматической WXT520
Принцип действия метеостанций WXT520 основан на измерении преобразователями метеорологических параметров. Метеорологические параметры преобразовываются в цифровой код процессором и передаются по кабельной линии связи в центральную систему. В центральной системе метеорологические параметры обрабатываются, отображаются на дисплее оператора, регистрируются и архивируются, а также формируются метеорологические сообщения для передачи их в линию связи
Метеостанции WXT520 состоят из измерительных каналов, в состав которых входят преобразователи метеорологических параметров, линии связи и процессоры для сбора и обработки информации.
Конструктивно метеостанции WXT520 построены по модульному принципу и представляют собой — единый портативный модуль, со встроенными метеорологическими датчиками, преобразователями измерительными и процессором.
Модуль измерительный состоит из преобразователей метеорологических параметров, предназначенных для измерений: температуры воздуха, относительной влажности воздуха, скорости и направлении воздушного потока, атмосферного давления, количества осадков. Для преобразователей скорости и направления воздушного потока и количества осадков, предусмотрен обогрев внутренними нагревателями.
Модуль преобразователей измерительных состоит из преобразователей измерительных и линий связи, размещенных совместно с преобразователями метеорологических параметров.
Модуль центральной системы сбора и обработки информации состоит из процессоров, источника питания, линий связи, базового и специального программного обеспечения.
Метеостанции WXT520 работают круглосуточно, сообщения о метеорологических параметрах передают непрерывно или по запросу, имеют последовательный интерфейс SDI-12, RS-232, RS-485, RS-422. Дистанция подключения метеостанций WXT520 от 0,3 до 1200 м.
Поверка осуществляется в соответствие с методикой поверки № МП 2551-0046-2009 «Метеостанции автоматические WXT520. Методика поверки», утвержденной ГЦИ СИ ФГУП
«ВНИИМ им. Д.И.Менделеева» 12.01.2009 года.
При поверке используются средства поверки, указанные в таблице 3
Таблица 3
| № | Метрологические характеристики | ||
| п/
п |
Наименование средства измерений | Диапазон измерений | Погрешность,
класс |
| 1 | 2 | 3 | 4 |
| 1 | Термометр эталонный ЭТС-100 | (минус 196 — 666)°С | ±0,02°С |
| 2 | Термогигрометр HMI41/HMP46 | (0-100)% | ±1% (0-90)% ±2%(91-100)% |
| 3 | Барометр образцовый переносной БОП-1М | (5 — 1100) гПа | ±0,1 гПа |
| 4 | Цилиндр измерительный | (0-10) мл | ±0,2 мл |
| 5 | Эталонная аэродинамическая установка с диаметром зоны равных скоростей не менее 400 мм (АДС 700/100), с угломерным устройством (координатным столом) | (0,1- 100) м/с (0 — 360)градусов | ±(0,01+0,01V),
где V-изм. скорость воздушного потока ±0,5 градуса |
| 6 | Климатическая термобарокамера | Объем — 8 м3
по температуре (минус 70 — 100)°С, по влажности (0 — 100)% по давлению (500 — 1100) гПа |
|
Межповерочный интервал — 1 год.
Нормативные документы
- ГОСТ 8.596-2002 ГСИ «Метрологическое обеспечение измерительных систем».
- ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
- ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
- ГОСТ 8.547-86 ГСИ «Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
- ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 * 102 — 4000 • 102 Па».
- Г0СТ 8.470-82 ГСИ. «Государственная поверочная схема для средств измерений объема жидкости».
- ГОСТ 12997-84 «Изделия ГСП. Общие технические требования».
- Техническая документация фирмы «Vaisla Oyj», Финляндия
