Поверка измерителя параметров электрических сетей АКИП МЭТ-5035 в Тюмени
Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 (далее — измерители) предназначены (в зависимости от модификации) для измерения электрического сопротивления (в том числе электрического сопротивления изоляции, электрического сопротивления заземления, удельного электрического сопротивления, электрического сопротивления цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжения, силы и частоты переменного тока, напряжения прикосновения, действующего значения тока отключения и времени срабатывания УЗО, а также показателей качества электрической энергии (только модификации ПКК-57 и МЭТ-5035). Поверка измерителя параметров электрических сетей АКИП МЭТ-5035 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

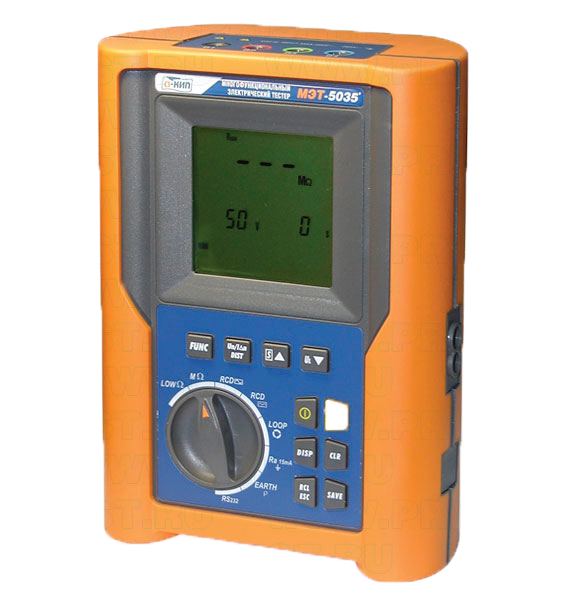

Поверка измерителя параметров электрических сетей АКИП МЭТ-5035
Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

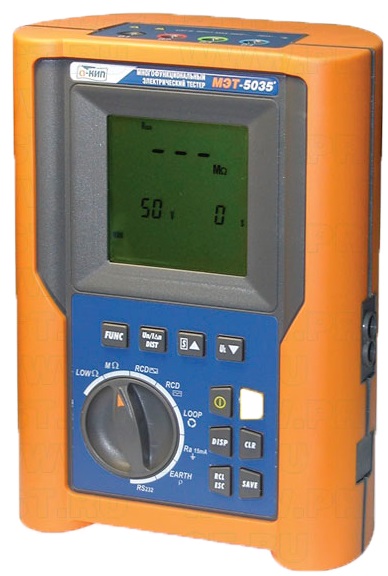

На лицевой панели измерителей расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. Выбор режимов измерения и специальных функций при измерениях осуществляется при помощи поворотного переключателя и/или функциональных клавиш. На верхней панели измерителей расположены входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи. На нижней поверхности измерителей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Измерение показателей качества электрической энергии (силы переменного тока, электрической мощности и энергии, n — ой гармонической составляющей тока) осуществляется при помощи внешних преобразователей тока, входящих в комплект поставки. Выбор модификации преобразователей тока при поставке определяется их метрологическими и техническими характеристиками исходя из требований Заказчика. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций измерителей заключается в различных функциональных возможностях и технических характеристиках.
Особенности АКИП МЭТ-5035
- Измерения в 3-фазных и 1-фазных энергосистемах;
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (током > 200 мА);
- Компенсация сопротивления измерительных проводов;
- Измерение (RMS) напряжения и частоты;
- Измерение параметров УЗО (АС, А — общего и селективного типа) : время отключения , ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА);
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисление ожидаемого тока КЗ;
- Измерение сопротивления изоляции (50В, 100В, 250В, 500В,1000 В);
- Измерение сопротивления заземления и проводимости грунта;
- Определение правильности подключения и порядка чередования фаз (индикация);
- Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру;
- Графический ЖК-дисплей, батарейное питание, автовыключение;
- Внутренняя память (350 тестов);
- Сумка- кейс для хранения и транспортировки;
- В комплекте все необходимые аксессуары (измерительные провода, доп. штыри заземления и кабели);
- ПО управления + оптокабель RS-232;
- Исполнение с двойной изоляцией корпуса (класс 2).
Поверка осуществляется по документу МП-013/551-2013 «Измерители параметров электрических сетей ПКК-57, мЭт-5035, МЭТ-5080, АКИП-8406. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 марта 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения переменного тока: 1 мВ — 1020 В (10 Гц — 500 кГц); предел допускаемой абсолютной погрешности (AU): ± (0,00015 — 0,002) U; диапазон воспроизведения частоты переменного тока: 0,01 Гц — 2 МГц; предел допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) f
- калибратор универсальный Н4-11
диапазон воспроизведения силы переменного тока: 0 — 50 А (20 — 1200 Гц); предел допускаемой абсолютной погрешности (AI): ± (0,002 — 0,003)1
- калибратор переменного тока Ресурс-К2
диапазон воспроизведения длительности провала напряжения: 0,01 — 60 с; предел допускаемой абсолютной погрешности (At): ± 0,001 с воспроизведение глубины провала напряжения: 10 — 100 %; предел допускаемой абсолютной погрешности (AU^: ± 0,3 %
- калибратор электрического сопротивления КС-100К5Т
диапазон воспроизведения электрического сопротивления: 100 кОм — 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (AR): ± (0,015 R)
- калибратор времени отключения УЗО ERS-2 диапазон воспроизведения времени отключения: 10 — 900 мс;
предел допускаемой абсолютной погрешности воспроизведения (At): ± (0,005 t)
- магазин мер сопротивлений заземления OD-2-D6b/5W
диапазон воспроизведения электрического сопротивления: 0,1 Ом — 111,1 кОм; предел допускаемой абсолютной погрешности воспроизведения (AR): ± (0,005 R)
- магазин мер сопротивлений петли короткого замыкания ММС-1 диапазон воспроизведения электрического сопротивления: 0,1 — 4000 Ом; предел допускаемой абсолютной погрешности воспроизведения (AR): ± (0,0005 R)
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 — 1000 В;
предел допускаемой абсолютной погрешности измерения (AU): ± (0,5 • 10-6 — 2,510-6) U
