Поверка измерителя LCR АРРА701, АРРА703 в Тюмени
Назначение: для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрического сопротивления переменному и постоянному токам, электрической емкости, индуктивности, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига.
Поверка измерителя LCR АРРА701, АРРА703
Принцип действия измерителей LCR основан на методе, связанном с использованием соотношений закона Ома на переменном токе. Он основан на анализе прохождения тестового сигнала с заданной частотой через измеряемую цепь, обладающую комплексным сопротивлением. Напряжение рабочей частоты с внутреннего генератора подается на измеряемый объект. На измеряемом объекте измеряются напряжение, ток и фазовый сдвиг между ними. Измеренные величины используются для определения параметров цепей.

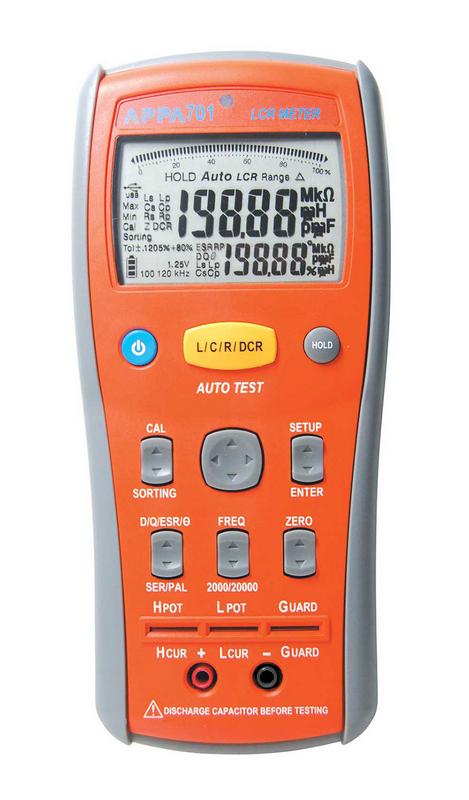

Измерители LCR представляют собой приборы, выполненные на основе АЦП, аналоговых и цифровых схем измерений. На передней панели измерителей LCR расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция приборов рассчитана на их эксплуатацию в промышленных и лабораторных условиях.
Поверка осуществляется по документу МП 06/009-13 «Измерители LCR АРРА701, АРРА703. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 19 декабря 2013 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (ГР №11326-90) (0,01-106) Ом, КТ 0,02/0,05;
- мера электрического сопротивления Р4017 (ГР №7791-80) 107 Ом, КТ 0,05;
- магазин электрического сопротивления Р404 (ГР №1347-70) (1-10) МОм, КТ 0,05;
- магазин электрического сопротивления Р405 (ГР №1347-70) (10-100) МОм, КТ 0,05;
- магазин электрического сопротивления Р4007 (ГР №2696-71) (100-1000) МОм, КТ 0,02;
- меры емкости Р597 (ГР №2684-70) от 200 пФ до 1 мкФ, 3 разряд;
- магазин емкости Р5025 (ГР №5395-76) от 1 до 111 мкФ, КТ 0,5;
- меры индуктивности Р596 от 200 мкГн до 1 Гн, 2 разряд;
- мера индуктивности и добротности LQ-2300 (ГР №34593-07) (1-3000) Гн, 2 разряд.
Сведения о методах измерений
- Методики (методы) измерений при использовании измерителей LCR АРРА701, АРРА703 приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям LCR АРРА701, АРРА703
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- ГОСТ 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.
- ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
- Техническая документация фирмы изготовителя.
