Поверка источника питания UT3000-6000ED/EP в Тюмени
Назначение: для воспроизведения напряжений постоянного тока и измерения выходных напряжений и силы постоянного тока.
Могут применяться для питания радиотехнических устройств стабилизированным постоянным напряжением или током в лабораторных и производственных условиях.
Поверка источника питания UT3000-6000ED/EP
Источники питания UT3000-6000ED/EP выполнены как полупроводниковые, стабилизированные источники постоянного напряжения и постоянного тока, обеспечивающие стабилизированное выходное напряжение, задаваемое от минимального до номинального значения, если ток в нагрузке не превышает установленное значение ограничения выходного тока; или обеспечивающие постоянный выходной ток, задаваемый от минимального до номинального значения, если выходное напряжение задано ниже значения равного произведению постоянного выходного тока на сопротивление нагрузки.
Источники питания UT3000-6000ED/EP имеют электрически несвязанные с заземлением положительный и отрицательный выходы. Расположенная рядом с выходными клеммами положительной и отрицательной полярности клемма заземления электрически связана с проводом заземления кабеля питания, через который осуществляется заземление прибора.
Источники питания UT3000-6000ED/EP имеют полностью цифровое управление, включая установку выходного постоянного напряжения и установку ограничения выходного тока.
Находящиеся на передней панели органы управления тока могут быть использованы для установления выходного предела по току (по перегрузке и короткому замыканию), если источники питания служат в качестве стабилизированного источника постоянного напряжения. Находящиеся на передней панели органы управления напряжения могут быть использованы для установления выходного предела по напряжению, если источник питания служит в качестве стабилизированного источника постоянного тока. Источники питания автоматически переходят из режима источника стабилизированного постоянного тока в режим источника стабилизированного постоянного напряжения и наоборот, если выходное напряжение или ток превышают эти заранее установленные пределы.
Источники питания UT3000-6000ED/EP имеют один регулятор для выходного напряжения и тока, задаваемых в числовом виде. Выбор установки значения тока или напряжения осуществляется нажатием специальной кнопки.
Источники питания UT3000-6000ED/EP позволяют сохранять в энергонезависимой памяти и загружать из нее до пяти вариантов настройки прибора.
Источники питания UT3000-6000ED/EP имеют режимы защитного отключения выхода при превышении установленных значений тока и напряжения. Каждый режим защитного отключения как по току, так и по напряжению может быть активирован или выключен оператором нажатием предназначенных для этого кнопок на передней панели.
Источники питания UT3000-6000ED/EP имеют также возможность отключений выхода с помощью кнопки на передней панели. При отключенном выходе на дисплее прибора отображаются значения установок тока и напряжения и возможен выбор значений этих параметров.
Приборы с индексами UT3000-6000EP оснащены стандартными интерфейсами USB и RS232, позволяющими пользователю самостоятельно реализовать дистанционное управление прибором. Приборы поставляются без программного обеспечения.

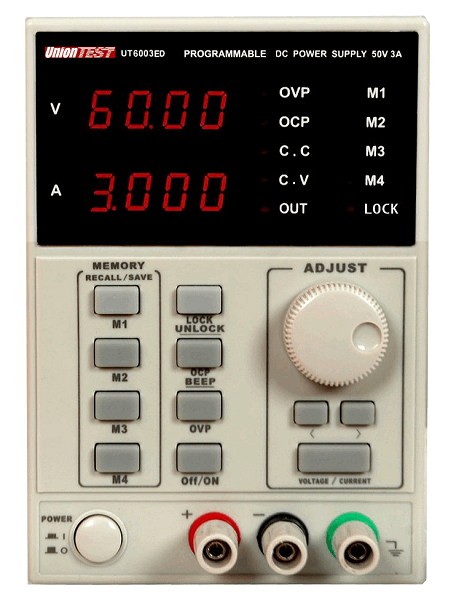

Каждый источник питания оснащен собственным измерителем, имеющим на передней панели четырехзначные светодиодные дисплеи, измеряющие выходное напряжение и ток.
Назначение: осуществляется по документу МП 54631-13 “Источники питания UT3000-6000ED/EP. Методика поверки”, являющемуся приложением 1 к руководству по эксплуатации на источники питания UT3000-6000ED/EP, фирмы “Korad Technology Co., Ltd.”, КНР, утвержденному ГЦИ СИ ФБУ “Нижегородский ЦСМ” в 2013 г.
Основные средства поверки:
- вольтметр универсальный цифровой В7-78/1;
- микровольтметр В3-57;
- прибор для проверки вольтметров и калибраторов В1-18/1;
- катушка сопротивлений безреактивная Р310.
Сведения о методах измерений
- Руководство по эксплуатации. Источники питания UT3000-6000ED/EP.
Нормативные и технические документы, устанавливающие требования к источникам питания UT3000-6000ED/EP
Техническая документация фирмы “Korad Technology Co., Ltd.”, КНР
| Модели | UT3003ED
UT3003EP |
UT3005ED
UT3005EP |
UT3010ED
UT3010EP |
UT5002ED
UT5002EP |
UT5003ED
UT5003EP |
UT5005ED
UT5005EP |
UT6002ED
UT6002EP |
UT6003ED
UT6003EP |
UT6005ED
UT6005EP |
| Диапазон установки выходного напряжения, В | 0 — 30,00 | 0 — 30,00 | 0 — 30,00 | 0 — 50,00 | 0 — 50,00 | 0 — 50,00 | 0 — 60,00 | 0 — 60,00 | 0 — 60,00 |
| Разрешение, В | 0,01 | ||||||||
| Пределы допускаемой основной абсолютной погрешности установки выходного напряжения (Суст) (25 °C±5 °С),В | ±(0,005 ^ст+0,02) | ±(0,005 ^ст+0,03) | |||||||
| Пределы допускаемой дополнительной погрешности выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до нуля в режиме стабилизации напряжения, В | ±(0,0001 Цуст+0,002) | ||||||||
| Диапазон установки силы выходного тока, А | 0-3,000 | 0-5,000 | 0-9,999 | 0-2,000 | 0-3,000 | 0-5,000 | 0-2,000 | 0-3,000 | 0-5,000 |
| Разрешение, А | 0,001 | ||||||||
| Пределы допускаемой основной абсолютной погрешности установки выходного тока, (1уст), А | ±(0,005-
1уст+0,005) |
±(0,005-
1уст+0,01) |
±(0,005-1уст +0,02) | ±(0,005 1уст+0,005) | ±(0,005-
1уст+0,01) |
±(0,005 1уст+0,005) | ±(0,005-
1уст+0,01) |
||
| Пределы допускаемой | |
| дополнительной | |
| погрешности силы | |
| выходного тока при | |
| изменении напряжения | |
| на нагрузке от 0,9 | |
| максимального | |
| значения до нуля в | |
| режиме стабилизации | |
| тока, А | ±(0,0011уст+0,003) |
| Пределы допускаемой | |
| дополнительной | |
| погрешности | |
| выходных параметров | |
| при изменениях | |
| напряжения в сети | |
| питания на 10% от | |
| номинального | |
| значения, | |
| — напряжения, В | ±(0,000Шуст+0,003); |
| — силы тока, А | ±(0,0011уст+0,003) |
| Пульсации выходного напряжения в режиме стабилизации напряжения (20 Гц-20 МГц), мВ | 1 | 2 | 3 | 1 | 2 | 1 | 2 |
| Пределы допускаемой дополнительной погрешности выходного напряжения при изменении температуры окружающего воздуха на каждые 10 °С:
— напряжения, мВ — силы тока, мА |
± 30 ± 30 | ||||||
