Поверка ИК-Фурье-спектрометра ALPHA в Тюмени

Назначение: для измерения оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения и в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдой, жидкой и газообразной фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т.п.

22.04.2013 утвержден вместо 36762-08

Поверка ИК-Фурье-спектрометра ALPHA

ИК-Фурье-спектрометры представляют собой стационарные автоматизированные приборы.

Основой ИК-Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.

Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.

Конструктивно ИК-Фурье-спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером. Общий вид ИК-Фурье-спектрометра ALPHA представлен на рисунках 1 и 2.

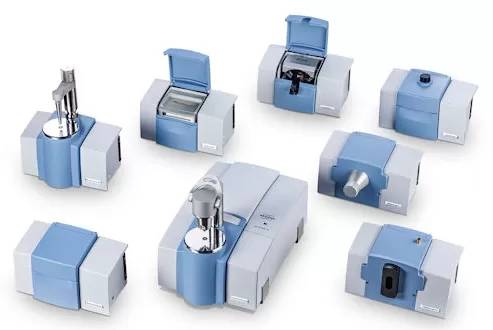

ИК-Фурье-спектрометры имеют сменные модули «QuickSnap» (Рис. 3), которые позволяют измерять оптические спектры диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули «QuickSnap» заменяются без инструментов и автоматически распознаются прибором (Рис. 4).

По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.

По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.

Программное обеспечение

В ИК-Фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.

В ПО входит приложение OPUS Validation Program (OVP) — прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).

Данные по ПО приведены в таблице

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
