Поверка газоанализатора S4000 в Тюмени

Газоанализаторы стационарные S4000 модели S4000CH и S4000TH предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, а также сероводорода в смеси с воздухом. Поверка газоанализатора S4000 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание и поверка газоанализатора S4000

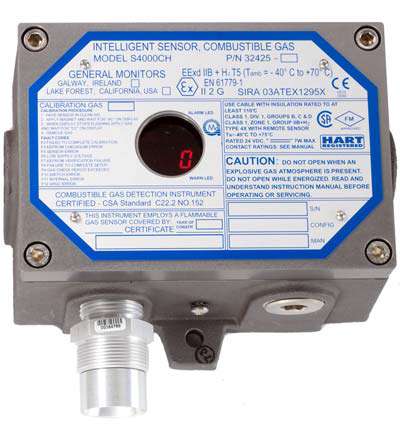

Газоанализаторы стационарные S4000 модели S4000CH и S4000TH (далее -газоанализаторы) являются одноканальными стационарными автоматическими приборами непрерывного действия.

Принцип действия газоанализаторов S4000 основан на использовании специальных газочувствительных элементов — сенсоров. В модели S4000СН, предназначенной для измерения содержания в воздухе горючих газов и паров, используется сенсор термокаталитического типа. В модели S4000TO^ предназначенной для измерения содержания в воздухе сероводорода, используется металл- оксидный полупроводниковый сенсор (МОП) диффузионноадсорбционного типа. Сигналы с сенсоров усиливаются и подаются на вход аналоговоцифрового преобразователя, а затем обрабатываются встроенным микропроцессором и преобразуются в выходные сигналы от 4 до 20 мА, пропорциональные измеренной объемной доли указанных газов. Микропроцессоры газоанализаторов запоминают градуировочные характеристики, значения двух уровней срабатывания аварийной сигнализации, передают сигнал о превышении установленного порога, а также выполняют функции самодиагностики.

Анализаторы оснащены трехзначным цифровым дисплеем, на котором непрерывно отображаются результаты измерений (для модели S4000ТН в одном из трех диапазонов), а также высвечивается информация в виде символов-подсказок оператору в режимах настройки, калибровки и отображения возможных возникающих неисправностей. Изменение режимов работы осуществляется с помощью магнитно-управляемого переключателя.

Газоанализаторы могут дополнительно оснащаться релейными выходами двух уровней загазованности (сигнализация предупреждения и тревоги), возникновение неисправности, а также каналом передачи данных RS-485 по шине Modbus (коммуникационная линия с двойным резервированием). Для целей диагностики и перенастройки газоанализаторов в полевых условиях, а также проведения дистанционной калибровки газоанализаторы могут поставляться в конфигурации с цифровым выходным сигналом по протоколу HART.

Газоанализатор модели S4000СН может устанавливаться с помощью проводной связи на расстоянии до 2740 метров, а модели S4000ТН — до 2400 метров от центрального пульта управления. Имеется возможность удаленного монтажа датчиков: для датчика с термокаталитическим сенсором на расстоянии 307 м от электронного модуля (модель S4000СН), для датчика с МОП сенсором — на расстоянии до 1200 м от электронного модуля (модель S4000ra).

Для работы газоанализаторов моделей S4000СН и S4000ТН в газоаналитической системе серии 02 совместно с ними используются блоки усилителей ТА102А и ТА202А, соответственно.

Газоанализаторы имеют корпус изготовленный из алюминия без примесей меди, взрывозащищенного исполнения, для взрывоопасных зон классов 1 и 2 с маркировкой взрывозащиты: 1Еxd IIB Т5/Н2 (электронный модуль), ExdIICU (датчик с сенсором горючих газов термокаталитический), ExdIICU (датчик с сенсором сероводорода полупроводниковый). Выходные сигналы: аналоговый от 4 до 20 мА, релейные, цифровой — RS485 (Modbus) с резервированной линией и HART.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), обеспечивающее выполнение следующих функций:

• расчет содержания определяемого компонента;
• отображение результатов измерений на дисплее;
• формирование выходного аналогового сигнала (4 — 20) мА;
• контроль общих неисправностей (связь, конфигурация);
• контроль целостности программных кодов ПО, настроечных и калибровочных констант.

ПО газоанализатора идентифицируется через сервисное меню посредством вывода на дисплей номера версии.
