Поверка анализатора спектра Rigol DSA875-TG в Тюмени

Назначение: для измерения частотных и амплитудных параметров сигналов, тестирования, ввода в действие и обслуживания систем телекоммуникаций, а также для широкого применения в исследованиях и разработках.

Поверка анализатора спектра Rigol DSA875-TG

Принцип действия анализаторов спектра основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. При измерении S-параметров принцип действия анализатора основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на гетеродинном принципе, и моста для разделения падающей и отраженной мощности. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.

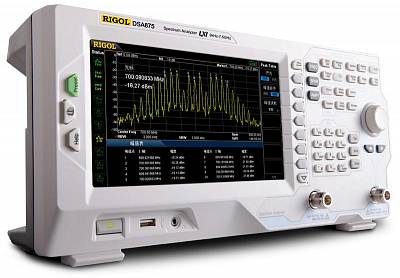

Конструктивно анализаторы спектра выполнены в виде портативного малогабаритного моноблока. На передней панели прибора расположены цветной жидкокристаллический дисплей, клавиатура управления и ВЧ — разъёмы. На задней панели анализаторов расположены интерфейсы USB, LAN, разъем питания, гнезда BNC входа и выхода опорной частоты, а также разъём подачи внешнего пускового сигнала.

Анализаторы спектра позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, LAN. Опционально возможно дистанционное управление прибором.
