Ультразвуковой контроль в Тюмени

Ультразвуковой контроль: оборудование для выявления скрытых дефектов в материалах

Ультразвуковой контроль (УЗК) — это один из наиболее эффективных методов неразрушающего контроля, основанный на использовании упругих колебаний ультразвукового диапазона для выявления внутренних дефектов в материалах и сварных соединениях. В отличие от радиографического контроля, он не требует использования ионизирующего излучения и позволяет обнаруживать дефекты, ориентированные перпендикулярно направлению распространения волн, включая плоскостные трещины и расслоения. Принцип работы ультразвуковой дефектоскопии основан на излучении ультразвуковых волн в контролируемый объект, их распространении в материале, отражении от границ и дефектов, а также регистрации отраженных сигналов (эхо-сигналов) с помощью преобразователя. Данное оборудование является ключевым для диагностики сварных соединений, трубопроводов, оборудования в энергетике, машиностроении, нефтегазовой и химической промышленности.

Купить оборудование для ультразвукового контроля — значит получить эффективное и безопасное решение для выявления скрытых дефектов в материалах. Это оборудование гарантирует высокую чувствительность, точность и возможность контроля в различных условиях.

Принцип работы ультразвукового контроля

Принцип действия основан на взаимодействии ультразвуковых волн с материалом. Основные этапы работы:

1. Генерация ультразвука — пьезоэлектрический преобразователь (ПЭП) генерирует высокочастотные упругие колебания (от 0,5 до 20 МГц и выше), которые вводятся в контролируемый материал через контактную среду (гель, масло) или бесконтактно.

2. Распространение волн — ультразвуковые волны распространяются в материале, отражаясь от границ раздела сред и от внутренних дефектов (трещины, поры, шлаковые включения, непровары).

3. Прием эхо-сигналов — отраженные от дефектов и границ образца сигналы возвращаются к преобразователю, который преобразует их в электрические сигналы.

4. Обработка сигналов — дефектоскоп усиливает, обрабатывает и отображает полученные сигналы на экране в виде А-скана (амплитуда сигнала от времени), В-скана или С-скана (томографические изображения).

5. Анализ и оценка — оператор анализирует отображенные сигналы, определяет наличие дефектов, их координаты, размеры и характер.

Ультразвуковой контроль позволяет обнаруживать как поверхностные, так и внутренние дефекты, что делает его универсальным методом для контроля качества материалов и изделий.

Где применяется ультразвуковая дефектоскопия

• Сварные соединения — для выявления трещин, непроваров, пор и шлаковых включений;

• Трубопроводы — для определения износа и коррозионного разрушения стенок;

• Энергетика — для диагностики оборудования тепловых и атомных электростанций;

• Машиностроение — для контроля качества деталей и узлов;

• Нефтегазовая промышленность — для контроля оборудования и трубопроводов;

• Сложные конструкции — для контроля изделий со сложной геометрией и крупнозернистой структурой.

Как выбрать оборудование для ультразвукового контроля

• Тип оборудования — ультразвуковой дефектоскоп (для поиска дефектов), толщиномер (для измерения толщины), автоматизированные системы (для сканирования).

• Диапазон частот — должен соответствовать материалу и толщине объекта (от 0,5 до 20 МГц).

• Тип преобразователей (ПЭП) — прямые (для вертикального ввода), наклонные (для ввода под углом), раздельно-совмещенные (РС), контактные или бесконтактные.

• Функциональность — наличие А-скана, В-скана, С-скана, автоматических измерений, памяти данных.

• Программное обеспечение — для обработки, анализа и документирования результатов.

• Условия эксплуатации — для работы в лабораторных, полевых или промышленных условиях.

• Комплектация — наличие стандартных образцов, гелей, оснастки, кабелей.

• Производитель — предпочтение отдается проверенным брендам (Olympus, Sonotron, GE Inspection Technologies, Акустические Контрольные Системы, Кропус, Энергодиагностика).

Разновидности оборудования для ультразвукового контроля

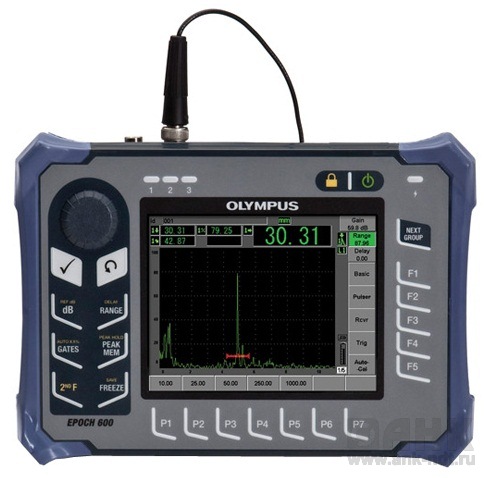

• Ультразвуковые дефектоскопы — для обнаружения дефектов в материалах и сварных соединениях;

• Ультразвуковые толщиномеры — для измерения толщины стенок и коррозионного износа;

• Ультразвуковые преобразователи (ПЭП) — для излучения и приема ультразвуковых волн;

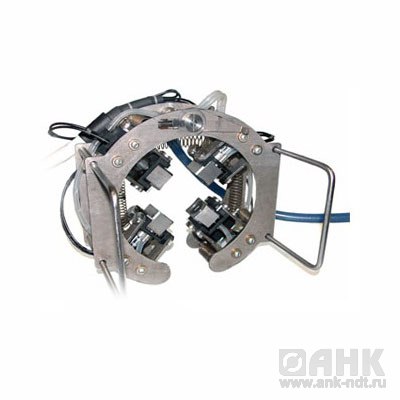

• Автоматизированные сканирующие системы — для автоматического контроля больших площадей;

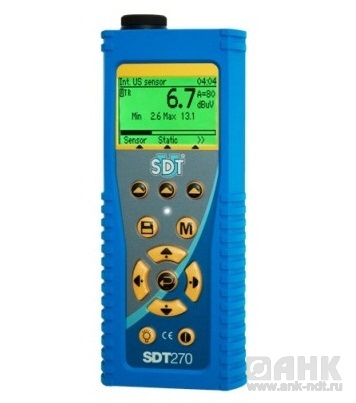

• Ультразвуковые течеискатели — для поиска утечек в трубопроводах и оборудовании;

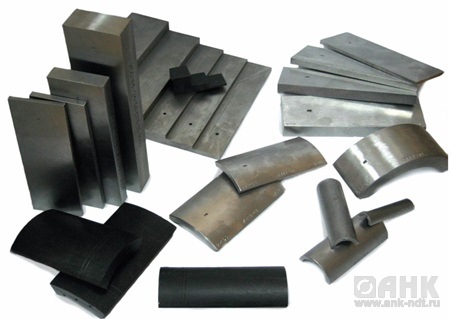

• Стандартные образцы — для настройки и поверки оборудования.

Преимущества использования ультразвукового контроля

• Высокая чувствительность — обнаружение мельчайших дефектов.

• Безопасность — отсутствие ионизирующего излучения.

• Универсальность — контроль различных материалов и толщин.

• Мобильность — портативные приборы для полевых условий.

• Экономичность — возможность многократного использования без расходных материалов.

Цена и как купить

Стоимость оборудования для ультразвукового контроля зависит от типа, функциональности, производителя и комплектации. Компания «АНК» предлагает широкий выбор ультразвуковых дефектоскопов, толщиномеров, преобразователей и принадлежностей для ультразвукового контроля, а также осуществляет сервисное обслуживание и ремонт.

Чтобы купить оборудование для ультразвукового контроля, оптимально подходящее для ваших задач, обратитесь к специалистам компании «АНК». Мы поможем подобрать необходимые приборы, учтем ваши требования и рассчитаем индивидуальное коммерческое предложение. Обеспечьте надежный ультразвуковой контроль — свяжитесь с нами для консультации!
